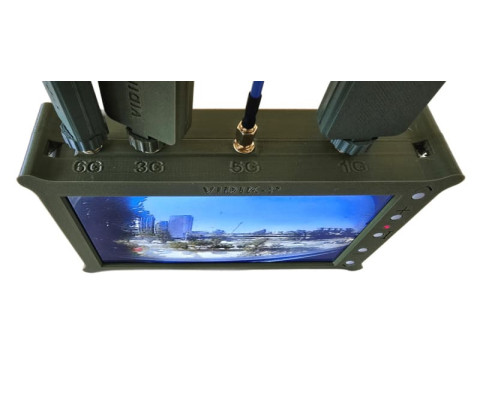

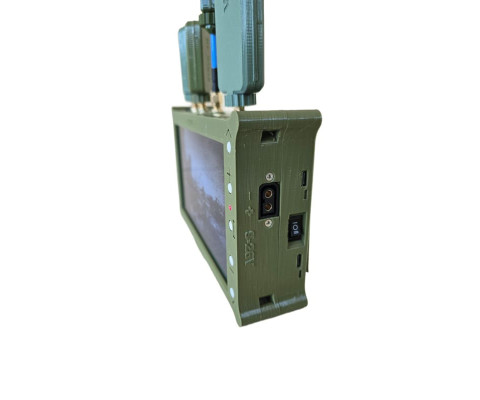

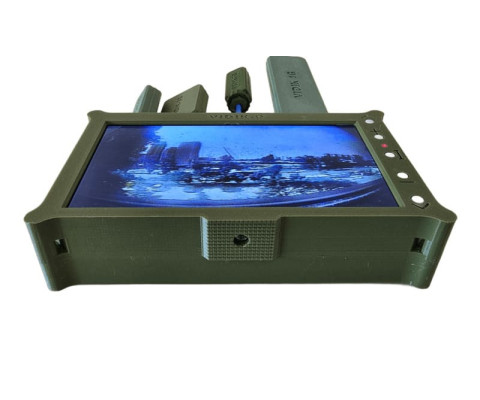

Детектор дронів VIDIK-P v4 портативний

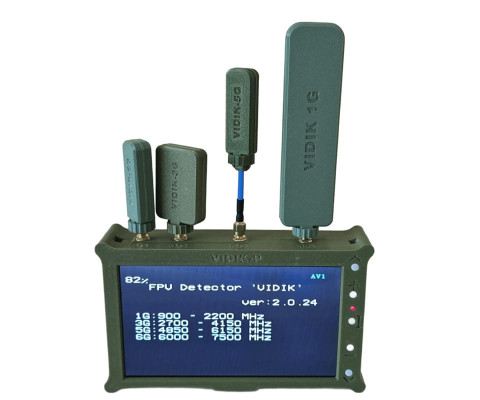

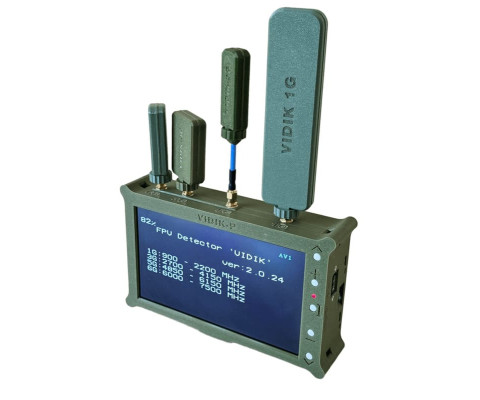

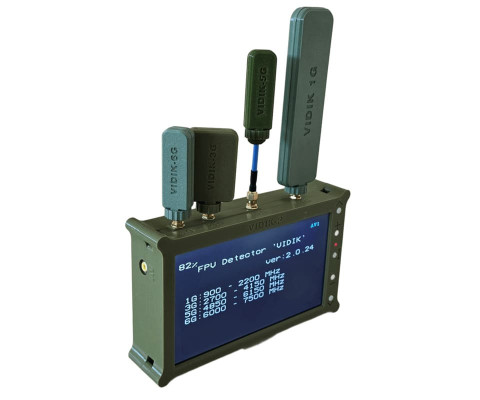

Наступна версія портативного перехоплювача відео сигналу VIDIK-P v4 на чотири діапазони. Нова версія відеоперехоплювача може ловите ще більше аналогового відео, має покращену чутливість, збільшену ємніть батареї на 40% та швидкісну зарядку. Сам відео детектор дуже простий и зручний в користуванні – після ввімкнення автоматично шукає відео, а одразу при знаходженні виводить його на екран, не потрібно додатково ще щось натискати. Відеоперехоплювач ВІДІК четвертої версії має ще більше модифікацій (поративний, міні VIDIK зі зменьшеним корпусом, стаціонарний). Ці детектори здатні перехоплювати відеосигнал в діапазонах 1.2G від 850 до 2200 МГц, на 3.3G від 2800 до 4150 МГц, на 5G від 4850 до 6100 МГц, на 6G від 6000 до 7200 МГЦ. Новий детектор VIDIK-P v4 – це портативна версія, яка все має в одному блокі.

Детектори дронів VIDIK-P v4 для відеоперехоплення випускаються серійно, успішо пройшли тести на полігонах різними бригадами, постійно знаходяться на чергуваннях в реальних умовах для виконання поставлених завдань. Наша компанія готова до співпраці та виконати замовлення промислового масштабу. Ми постійно працює над вдосконаленням та реалізацією нового функціоналу. Увага! Детектор не може перехоплювати цифрове кодоване або шифроване відео, наприклад з БПЛА Mavic, Autel, Zala та інші. Цей детектор розроблений для перехоплення нешифрованого аналогового відео сигналу з FPV дронів.

Технічні характеристики детекторів VIDIK

Детектор дронів VIDIK виробляється у 5 модифікаціях:

Варіант #1 VIDIK-P v3 – переносний перехоплювач на 3 діапазони (1.2 ГГц, 3.3 ГГц та 5.8 ГГц). Все зібрано в одному корпусі для портативного користування. Екран, приймачі, антени, акумуляторна батарея - все в одному зручному корпусі.

Варіант #2 VIDIK-S v3 – стаціонарний перехоплювач на 3 діапазони (1.2 ГГц, 3.3 ГГц та 5.8 ГГц). Він має розділений екран від приймача з антенами, які з'єднуються кабелем типу віта пара UTP. Цей варіант буде більш ефективніший для використання в автомобілі, на броні, в окопі та інших подібних випадках. Унікальність цього рішення полягає в тому, що рознесення від екрану не погіршує прийом та якісь сигналу, за рахунок того, що від приймача до екрану через виту пару передається вже оброблений приймачем сигнал. Навпаки таке рішення позитивно впливає та покращує прийом, дальність перехоплення відеосигналу по вказаних в цьому пункті сферах застосування.

Варіант #3 VIDIK-P v4 – переносний перехоплювач на 4 діапазони (1.2 ГГц, 3.3 ГГц, 5.8 ГГц, 6.0 ГГц). Все зібрано в одному корпусі для портативного користування. Екран 7 дюймів, приймачі, антени, акумуляторна батарея - все в одному зручному корпусі.

Варіант #4 VIDIK-P v4 MINI – зменьшений за розмірами з екраном 5 дюймів переносний детектор дронів на 4 діапазони (1.2 ГГц, 3.3 ГГц, 5.8 ГГц, 6.0 ГГц). Все зібрано в одному корпусі для портативного користування. Екран 5 дюймів, приймачі, антени, акумуляторна батарея - все в одному зручному корпусі.

Варіант #5 VIDIK-S v4 – стаціонарний перехоплювач на 4 діапазони (1.2 ГГц, 3.3 ГГц, 5.8 ГГц, 6.0 ГГц). Він має розділений 7 дюймовий екран від приймача з антенами, які з'єднуються кабелем типу віта пара UTP. Цей варіант буде більш ефективніший для використання в автомобілі, на броні, в окопі та інших подібних випадках. Унікальність цього рішення полягає в тому, що рознесення від екрану не погіршує прийом та якісь сигналу, за рахунок того, що від приймача до екрану через виту пару передається вже оброблений приймачем сигнал. Навпаки таке рішення позитивно впливає та покращує прийом, дальність перехоплення відеосигналу по вказаних в цьому пункті сферах застосування.

Для інформації який варіант  P  або  S  відеодетектора обрати:

З’єднання антени та приймача коаксіальним кабелем тягне за собою втрати сигналу. Наприклад, кабель RG-58 в діапазоні 5G на довжині 10 метрів втрати сигналу будуть складати приблизно 17 дБ з урахуванням конекторів, тобто сигнал на самій антені буде в 7 разів краще, ніж через коаксіальний кабель. Якщо брати кабель RG-8, то на цьому діапазоні та на цій частоті втрати сигналу будуть складати приблизно 7 дБ з урахуванням конекторів, тобто сигнал буде гірше в 2,2 рази. А якщо потрібно винести антену на 30 або навіть 50 метрів? Навіть використання LNA підсилювачів можна лише частково компенсувати втрачений сигнал, бо він підсилює корисний сигнал і додає свої зайві шуми. Якщо Ви плануєте розносити антени від приймача, то рекомендуємо замовляти модель VIDIK S.

Принцип роботи детектора дронів VIDIK:

Після включення детектор автоматично починає сканувати ефір по частотам з шагом 2 МГц та шукати відеосигнал, натискати будь-які кнопки для початку сканування не потрібно. Сканування іде автоматично по всіх діапазонах частот одночасно! При цьому екран не світиться, інформація про те, що відеодетектор знаходиться в пошуку свідчить блимаючий червоний світлодіод на передній панелі приладу. Якщо ВІДІК перехоплює відеосигнал з дрону, то він автоматично зупиняється на цьому відео, екран сам моментально вмикається, видає звуковий сигнал та постійно світиться червоним світлодіод. Для вимкнення звуку треба натиснути кнопку I, при наступному сканування на перехопленому відео знову спрацює звуковий сигнал. На екрані у верхньому лівому куті відображається перехоплена частота, на якій було знайдено відео, зверху по центру екрана відображається RSSI рівень сигналу, чим більше цифра, тим потужніший рівень сигналу. Якщо бажаєте пропустити знайдене відео при скануванні, наприклад відео зі свого дрона або детектор зупиняється на якійсь частоті помилково, то треба натиснути кнопку I на 10 секунд та на екрані з’явиться написа Ignore з цією частотою. Якщо бажаєте продовжити сканування, то натискаєте кнопку вверх або кнопку вниз. Різниця в кнопка в тому, що при натисканні вверх сканування буде йти на збільшення частоти і повертатися по кругу, а натискання вниз буде йти на зменшення частоти і повертатися по кругу. Час повного проходу сканування складає приблизно 15-20 секунд. Сканування відеосигналу виконується по частоті з шагом 2 МГц, а не по каналах. Кнопки + та - використовуються для плавного налаштування частоти з шагом 2 МГц. Поки відображається відео на екрані детектор не сканує наступні відео на інших частотах. Бажано час від часу переходити до режиму сканування, щоб знаходити нові відеоперехоплення.

Дальність виявлення та перехоплення відео:

Дуже часте та розповсюджене питання, але однозначної відповіді на нього не може існувати.  Можемо надати лише статистику яка в середньому по відгукам наших користувачів. Чому немає відповіді на це запитання?

Дальність перехоплення відеосигналу залежить наступних умов:

• Потужність передавача, якого потрібно перехопити?
• Робочий частотний діапазон (1.2 ГГц, 3.3 ГГЦ, 5.8 ГГц)?
• Висота польота дрона?
• Рел’єф місцевості?
• Проходження радіохвиль?

Звісно завчасно ніхто не знає цих умов, тому і чітко орієнтувати на конкретні відстані є некоректно, щоб не плутати користувачів наведемо декілька прикладів, які були реально отримані нашою командою на полігонах:

1. Потужність передавача складала 2 Вт
2. Робочий частотний в діапазоні 5.8 ГГц
3. Висота польота дрона складала 200-300 метрів від землі
4. Рел’єф місцевості - рівнина
5. Проходження радіохвиль - звичайний сонячний день.

В цих умовах відстань перехоплення складала 4000-6500 метрів.

Максимальні відгуки від користувачів були наступні - на 1,2 ГГц ловили за 15-25 км, були ситуації, коли з направленою антеною отримували стабільний відеосигнал на відстані 25-35 км на 3,3 ГГЦ. Звісно потужність передавача в цих ситуаціях нікому не відома.

Вартість товару не включає вартість доставки, при відправці детектора через ТОВ "Нова Пошта" замовлення страхується на повну його вартість!
